Laboratoire de Sciences de la Vie et de la Terre Première S A la recherche du Moho dans les Alpes Maritimes

Le but de cette activité est de trouver à quelle profondeur se trouve la discontinuité du Moho dans notre région. Cela revient à vouloir évaluer l'épaisseur de la croûte terrestre à partir de données sismiques enregistrées dans la région de Nice.

MATERIEL UTILISE : Site « sismo des écoles » http://aster.unice.fr/menu.htm

Base de données de sismogrammes du réseau ASTER

Carte du réseau "ASTER 06"

Documentation sur les ondes sismiques générées et recues lors d’un séisme

! Localisation de l’épicentre d’un séisme dans la région de Nice

Le 1° novembre 1999, la région de Nice a connu un séisme de magnitude 3,2. Ce séisme, superficiel, a été ressenti par la population. L’enregistrement des ondes P et S, générées par le séisme et enregistrées à l’aide de sismomètres permet une localisation de l’épicentre.

Prendre connaissance de la documentation relative aux ondes P et S.

Ouvrir les sismogrammes du séisme de Peille (01/11/99 à 17 h 22). enregistrés aux stations de Menton, St Dalmas de Tende et St Etienne de Tinée sur le site web "sismo des écoles"Evaluer la distance épicentrale du séisme pour chaque station d'étude du réseau "ASTER 06" par le calcul du délai entre l'arrivée des ondes S et des ondes P. Le site vous propose une aide à la localisation (hodochrone et carte).

! Sur votre compte-rendu

Indiquez les distances épicentrales pour chaque station d’étude. Localisez l’épicentre sur la carte fournie.

! Comportement des ondes sismiques dans la croûte terrestre

En fait, au départ du foyer, plusieurs types d’ondes P vont être enregistrés par les sismomètres. Prendre connaissance de la documentation sur la nature des ondes P émises depuis le foyer lors d’un séisme.

! Sur votre compte-rendu

Identifiez sur la courbe des temps d’arrivée des ondes sismiques les différents ondes citées dans la documentation.

Evaluez graphiquement la distance épicentrale optimale pour pouvoir identifier sans ambiguité les différentes ondes P sur un sismogramme. Justifiez le choix d’étude du séisme régional étudié en 1. pour évaluer le Moho.

! Identification des diverses ondes P sur les sismogrammes enregistrés

Pour chaque station, repérez et pointez les ondes Pg, et les ondes PMP. En déduire le délai (Tpmp - Tp) puis le Moho H.

! Sur votre compte-rendu

Reportez sur un sismogramme imprimé le pointage des ondes P.

Indiquez, pour chaque station, le délai (Tpmp - Tp) trouvé puis l’épaisseur du Moho déduite.

Reportez vos résultats sur la carte de la région.

BILAN :

En comparant vos résultats à ceux obtenus par les centres de recherche, commentez l’épaisseur du Moho dans la région.

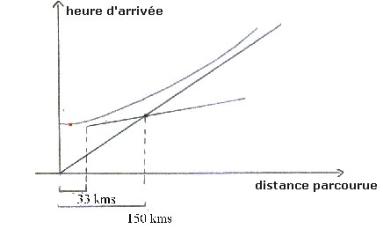

Prévision des temps d’arrivée de différentes ondes P en fonction de la distance parcourue. Hodochrone à compléter en identifiant les ondes P sur les diffrentes courbes (voir partie 2)

Carte des Alpes Maritimes, avec les stations du réseau « aster 06 », sur laquelle on reportera l’épicentre

(première partie) et les épaisseurs du Moho (troisième partie).
